1、你好，我是维修家电的，你这个图片里面显示，是电容器上面的先，蓝色，一根是零线，电源进线，一根蓝色是，空调压缩机，主线圈，红色是压缩机副线圈，启动线圈，把两根蓝色线，插在电容器同一个插脚上面，另外红色线，单独 。
2、压缩机起动电容器的连接方法压缩机由三根线连接无论压缩机是否运转，触摸室外机的两个铜管螺母如果小管是冷的，就启动如果是红色黄色和黑色将红线插件插入压缩机电容器，并将其与第一条红线连接到公插件黄线连接 。
3、图一单相压缩机接线端子标识和压缩机原理接线图2单相压缩机公共接线端C主绕组端R 付绕组端S的判定方法 根据单相压缩机的主副绕组线径匝数不一样其直流电阻值也不一样的原理主绕组C～R阻值较小，副绕组 。
4、1首先分辨出压缩机的三条线，黑色的是运行端，白色的是控制端，黄色的是公共端2首先将黄色的公共端接入启动电容3再将白色的控制端接入启动电容4之后给黑色的运行端接上线头卡子5将黑色的公共端介入电源 。
5、空调压缩机接线图解如下压缩机的接线端子上面都是三个桩，分别标注的RSC三个字母，R表示运行绕组抽头，一般和供电零线一起接在电容一端，S为启动绕组抽头，一般单独接在压缩机电容一端，C为绕组公共端，通常接压缩机供电的 。

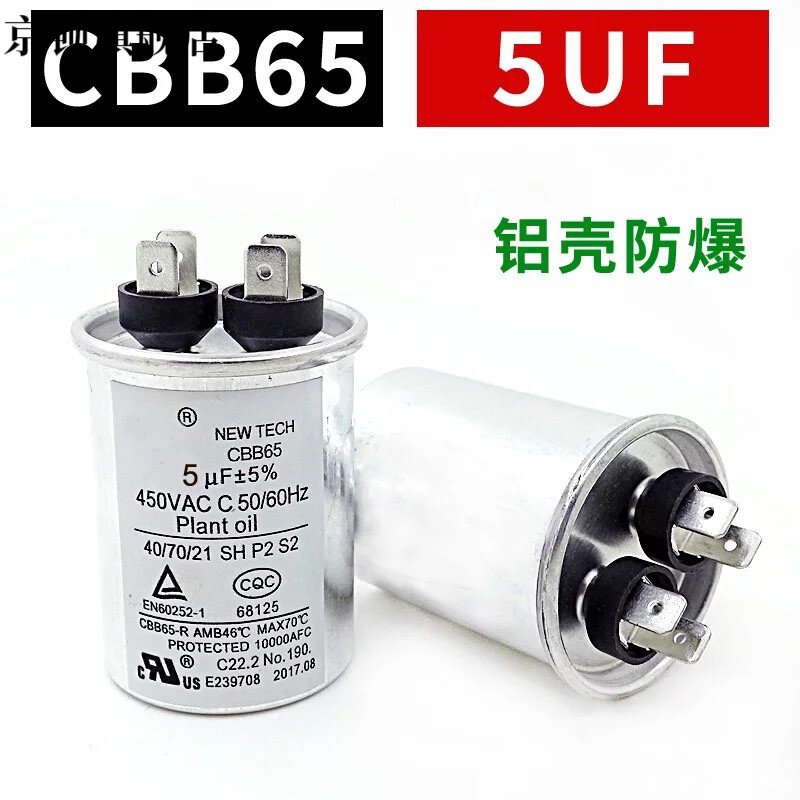

文章插图
6、那就是黄色的实际上是黄绿色是接地线，接地线要接在钣金件上刻印有接地符号的螺钉上面剩下的两根蓝色的线接压缩机电容器也可以看空调压缩机机身上张贴的铭牌，上面有明确的电容连接接线图，按照图示接线即可 。
7、格力空调电容接线方法如下1 首先，确定电容的正负极通常，电容的正极标记为“+”，负极标记为“”2 将空调电源线插入电容的正极接口3 将空调压缩机线插入电容的另一端4 将电容的负极接口与空调电源线的 。
【格力压缩机电容怎么接线图 格力空调压缩机电容怎么接线】
文章插图
