1、你标注了图形间的相对尺寸,比如长宽,但是你没有标注图形相对于当前草图原点坐标的位置,也就是说你的图形现在可以在草图平面上随意平移,解决办法是标注图形元素与草图元素草图空间的原点,横纵坐标轴的相对位置坐标 。
2、3种可能 1孔没在实体上,导致拓扑运算失败比如在大孔基础上做小孔2你的零件有两个货两个以上几何体,而你做孔的位置没有在当前定义的集合体上 3如果你在装配体做孔命令,可能你空的位置在别的零件上总之 。
3、检查一下装配图的链接,是不是与你修改的零部件链接起来了修改零部件的时候,不要另存成新的名字另存时,需要同时打开装配图并一起保存 。

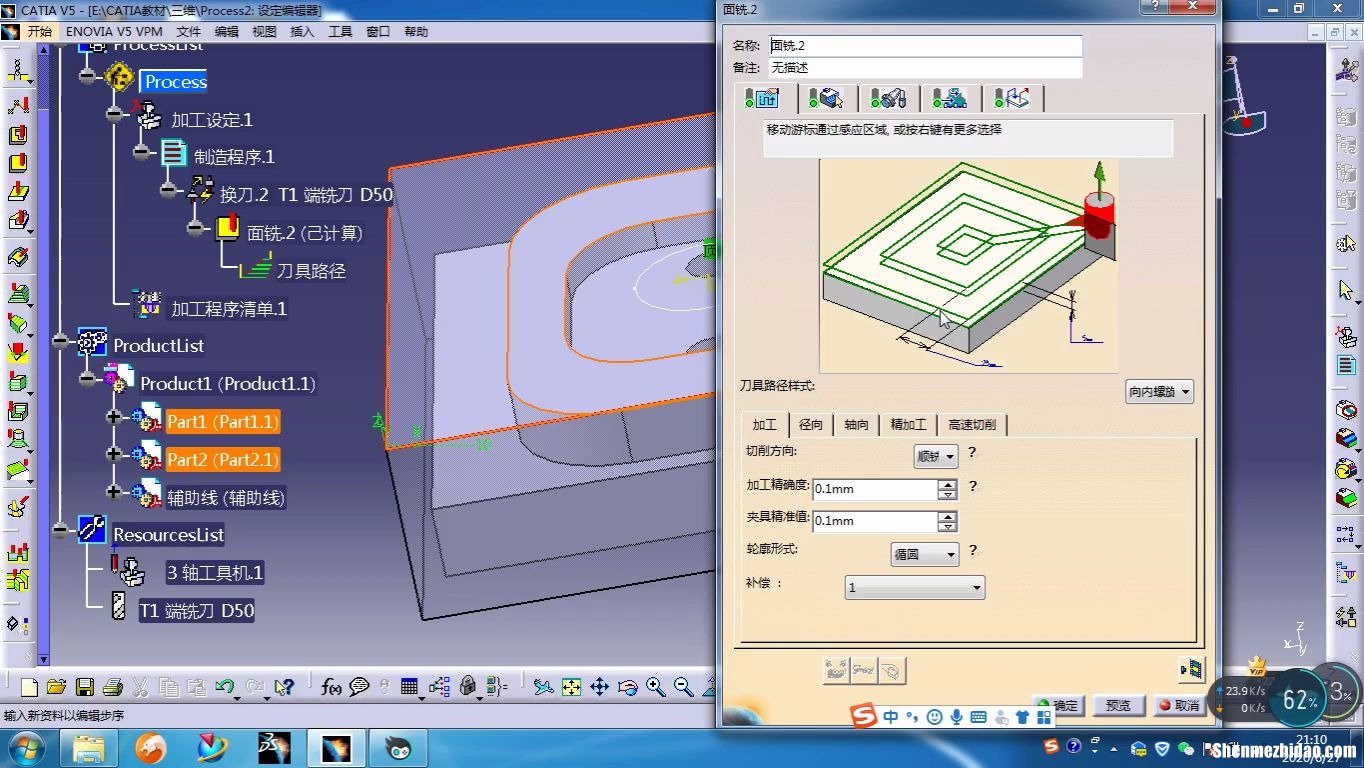

【catia编程为什么没有大的改变呢】4、辅助线装配体下,仿真,2D加工,进退刀,加工大型零件,行程好控制,任何一个细节部分可以很好控制逻辑理念都是非常好的,但是CATIA没有自己的后处理需要第3方的软件转一下并且数控编程模块有20年没有更新了 。

文章插图
5、还好,就是相关的资料太少了,大部分都要自己悟,认为智商低的就不要学了 。

文章插图
6、回答在知识工程模块中点击rule命令,新建一个规则,变成如下 if BltA B=A+10mm else 变成时A或B直接在catia中选择即可 。
7、首先汽车行业大部分都是用catia,楼主没注意吧然后catia进入中国市场较晚,所以普及率没有你所说的那些软件高 。
8、点击图纸下方工具栏“更新当前图纸Ctrl+U”图标,或者在工程图结构树右键图纸,选择“更新选择” 。
